Quadri AC
I quadri AC sono quadri elettrici dedicati alla protezione e al sezionamento del lato in corrente alternata degli impianti fotovoltaici. Sono equipaggiati con interruttori magnetotermici differenziali, scaricatori di sovratensione e morsettiere di collegamento, alloggiati in contenitori con grado di protezione IP65. Disponibili in versioni monofase da 1 a 6 kW e trifase da 6 a 11 kW, garantiscono sicurezza, affidabilità e continuità di esercizio nel collegamento tra inverter e rete.
Cod. GM020
Monofase 1–3 kW – 16 A
- Interruttore MTD (DG) 2x16A 6kA 300mA Classe A
- Scaricatore di sovratensione monofase Classe II Imax 20kA 4P
- Morsettiera ingresso/uscita cavi 10 mm²
- Box 8 moduli, IP65, Classe II (215x190x100 mm)

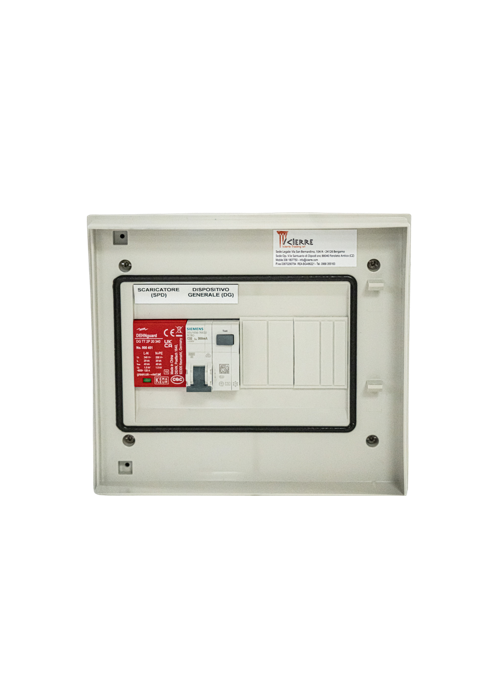

Cod. GM021
Monofase 3–5 kW – 25 A
- Interruttore MTD (DG) 2x25A 6kA 300mA Classe A
- Scaricatore di sovratensione monofase Classe II Imax 20kA 4P
- Morsettiera ingresso/uscita cavi 10 mm²
- Box 8 moduli, IP65, Classe II
Cod. GM022
Monofase 5–6 kW – 32 A
- Interruttore MTD (DG) 2x32A 6kA 300mA Classe A
- Scaricatore di sovratensione monofase Classe II Imax 20kA 4P
- Morsettiera ingresso/uscita cavi 10 mm²
- Box 8 moduli, IP65, Classe II
Cod. GM023
Trifase 6–8 kW – 16 A
- Interruttore MTD (DG) 4x16A 6kA 300mA Classe A
- Scaricatore di sovratensione trifase Classe II Imax 20kA 4P
- Morsettiera ingresso/uscita cavi 10 mm²
- Box 18 moduli, IP65, Classe II (300x420x140 mm)

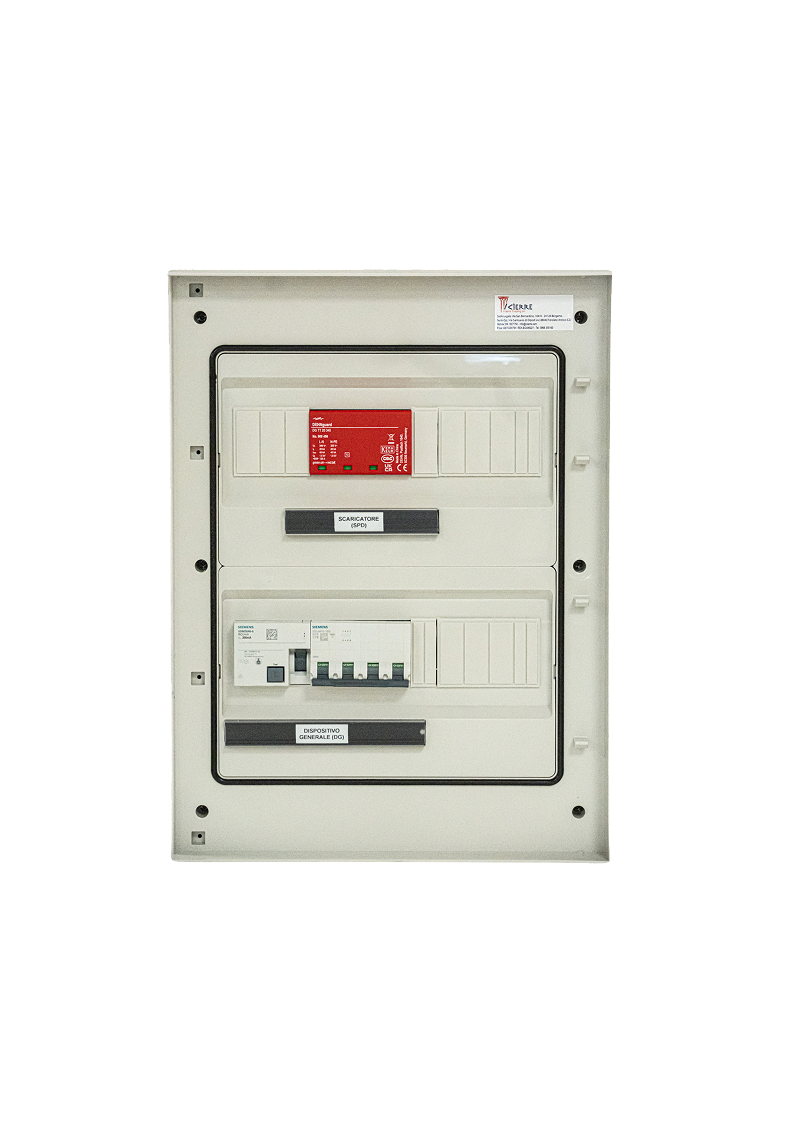

Cod. GM024
Trifase 8–11 kW – 20/25 A
- Interruttore MTD (DG) 4×20/25A 6kA 300mA Classe A
- Scaricatore di sovratensione trifase Classe II Imax 20kA 4P
- Morsettiera ingresso/uscita cavi 10 mm²
- Box 18 moduli, IP65, Classe II
