Quadri di interfaccia

Quadri di interfaccia per impianti FV progettati per garantire connessione alla rete in massima sicurezza, continuità di esercizio e conformità normativa (BT/MT), con opzioni di monitoraggio e telecontrollo.

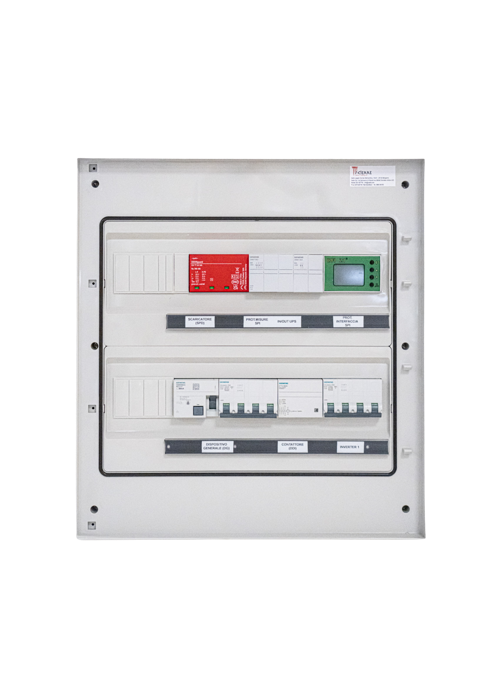

Cod. GM008

16 – 20 kW

  • Corrente 32A
  • Interruttore MT (DG) 4x32A 6kA
  • Interruttore MTD (DDG) 4x32A 6kA 300mA Classe A
  • Scaricatore di sovratensione trifase Classe II Imax 20kA 4P
  • Contattore (DDI) 4P 40A 230V AC3
  • 2 Portafusibile 1P+N (Prot.Alim.SPI / Prot.IN/AUX Ups) + Fusibili 6A
  • Portafusibile 3P+N (Prot.Mis.SPI) + Fusibili 2A
  • Relè di interfaccia conforme alla Cei 0-21
  • Morsettiera ingresso / uscita cavi 16mmq
  • Box 36moduli protezione IP65 classe II (440mmx460mmx140mm)
Richiedi documentazione tecnica

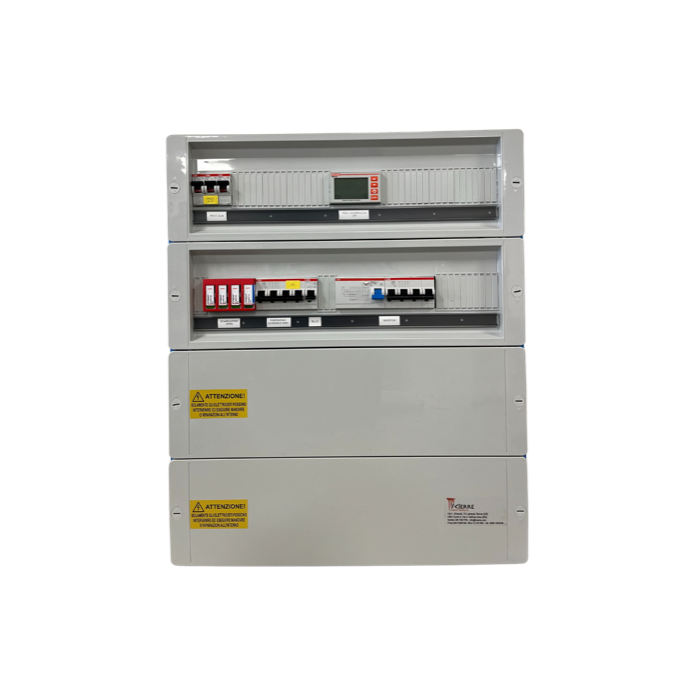

Cod. GM006

21 – 25 kW

  • Corrente 40A
  • Interruttore MT (DG) 4x40A 6kA
  • Bobina Lancio corrente con funzione di rincalzo (DDR)
  • Interruttore MTD (DDG) 4x40A 6kA 300mA Classe A
  • Scaricatore di sovratensione trifase Classe II Imax 20kA 4P
  • Contattore (DDI) 4P 40A 230V AC3
  • 2 Portafusibile 1P+N (Prot.Alim.SPI / Prot.IN/AUX Ups) + Fusibili 6A
  • Portafusibile 3P+N (Prot.Mis.SPI) + Fusibili 2A
  • Relè di interfaccia conforme alla Cei 0-21
  • Morsettiera ingresso / uscita cavi 16mmq
  • Box 36moduli IP65 classe II (440mmx460mmx140mm)
Richiedi documentazione tecnica

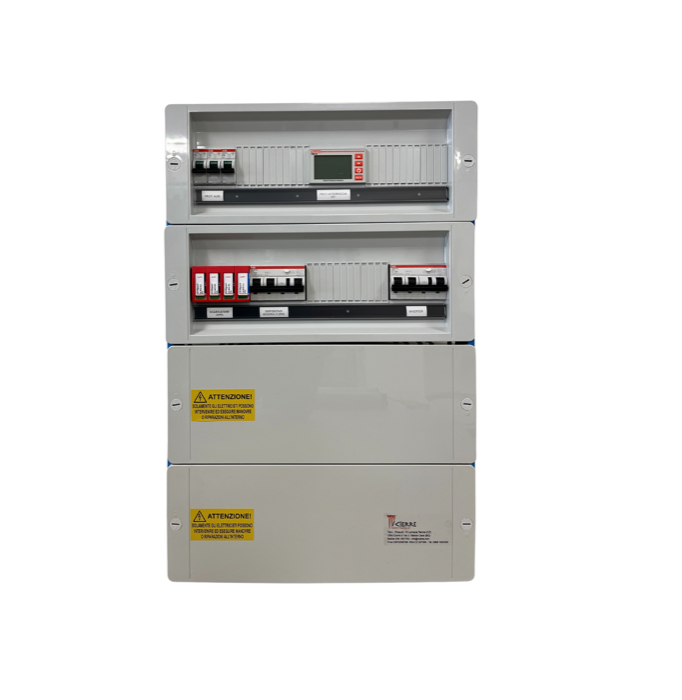

Cod. GM009

26 – 30 kW

  • Corrente 50A
  • Interruttore MT (DG) 4x50A 6kA
  • Bobina Lancio corrente con funzione di rincalzo (DDR)
  • Interruttore MTD (DDG) 4x50A 6kA 300mA Classe A
  • Scaricatore di sovratensione trifase Classe II Imax 20kA 4P
  • Contattore (DDI) 4P 50A 230V AC3
  • 2 Portafusibile 1P+N (Prot.Alim.SPI / Prot.IN/AUX Ups) + Fusibili 6A
  • Portafusibile 3P+N (Prot.Mis.SPI) + Fusibili 2A
  • Relè di interfaccia conforme alla Cei 0-21
  • Morsettiera ingresso / uscita cavi 25/35mmq
  • Box 72 moduli VTR IP66 classe II (450mmx660mmx220mm)
Richiedi documentazione tecnica

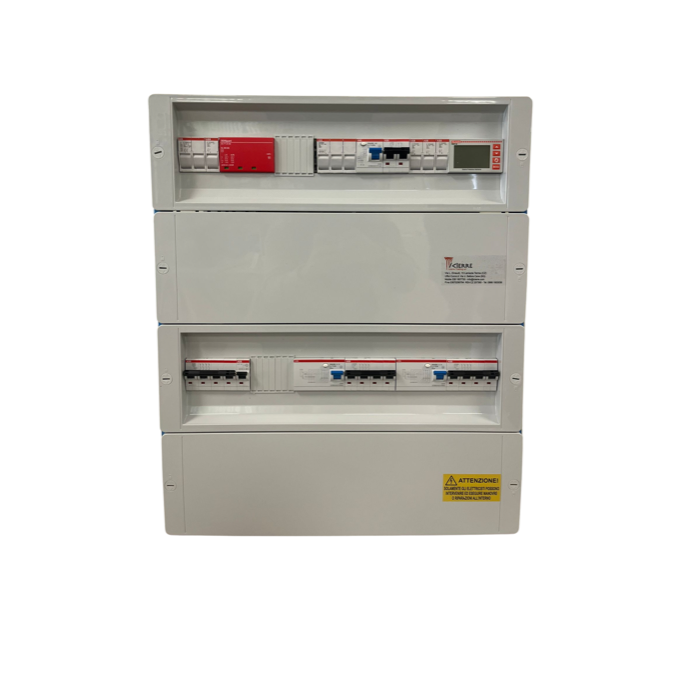

Cod. GM098

31 – 35 kW

  • Corrente 63A
  • Interruttore MT (DG) 4x63A 10kA
  • Bobina Lancio corrente con funzione di rincalzo (DDR)
  • Interruttore MTD (DDG) 4x63A 6kA 300mA Classe A
  • Scaricatore di sovratensione trifase Classe II Imax 20kA 4P
  • Contattore (DDI) 4P 63A 230V AC3
  • 2 Portafusibile 1P+N (Prot.Alim.SPI / Prot.IN/AUX Ups) + Fusibili 6A
  • Portafusibile 3P+N (Prot.Mis.SPI) + Fusibili 2A
  • Relè di interfaccia conforme alla Cei 0-21
  • Morsettiera ingresso / uscita cavi 25/35mmq
  • Box 72 moduli VTR IP66 classe II (450mmx660mmx220mm)
Richiedi documentazione tecnica

Cod. GM010

36 – 44 kW

  • Corrente 80A
  • Interruttore MT (DG) 4x80A 10kA
  • Bobina Lancio corrente con funzione di rincalzo (DDR)
  • Interruttore MTD (DDG) 4x80A 10kA 300mA Classe A
  • Scaricatore di sovratensione trifase Classe II Imax 20kA 4P
  • Contattore (DDI) 4P 80A 230V AC3
  • 2 Portafusibile 1P+N (Prot.Alim.SPI / Prot.IN/AUX Ups) + Fusibili 6A
  • Portafusibile 3P+N (Prot.Mis.SPI) + Fusibili 2A
  • Relè di interfaccia conforme alla Cei 0-21
  • Morsettiera ingresso / uscita cavi 35/50mmq
  • Box 96 moduli VTR IP66 classe II (560mmx660mmx260mm)
Richiedi documentazione tecnica

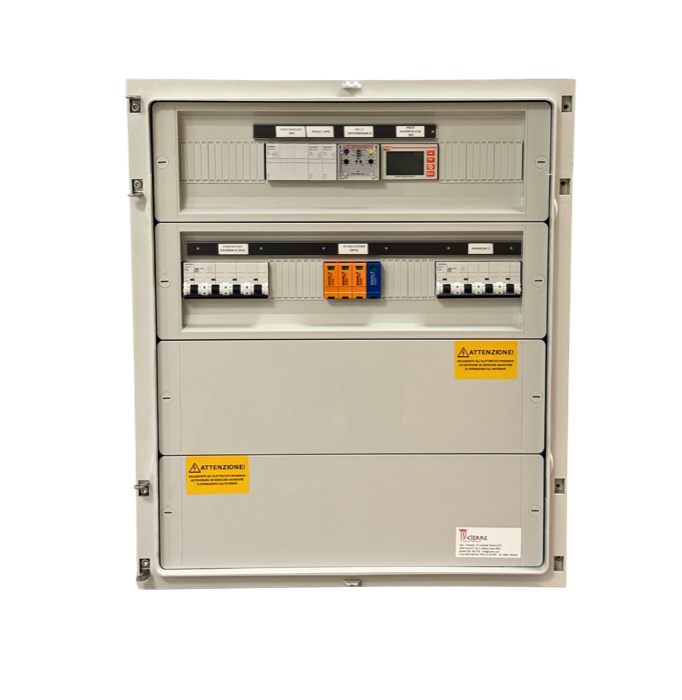

Cod. GM065

45 – 55 kW

  • Corrente 100A
  • Interruttore MT (DG) 4x100A 10kA
  • Bobina Lancio corrente con funzione di rincalzo (DDR)
  • Interruttore MTD (DDG) 4x100A 10kA 300mA Classe A
  • Scaricatore di sovratensione trifase Classe II Imax 20kA 4P
  • Contattore (DDI) 4P 116A 230V AC3
  • 2 Portafusibile 1P+N (Prot.Alim.SPI / Prot.IN/AUX Ups) + Fusibili 6A
  • Portafusibile 3P+N (Prot.Mis.SPI) + Fusibili 2A
  • Relè di interfaccia conforme alla Cei 0-21
  • Morsettiera ingresso / uscita cavi 35/50mmq
  • Box 96 moduli VTR IP66 classe II (560mmx660mmx260mm)
Richiedi documentazione tecnica

Cod. GM067

56 – 70 kW

  • Corrente 125A
  • Interruttore MT (DG) 4x125A 10kA
  • Bobina Lancio corrente con funzione di rincalzo (DDR)
  • Interruttore MTD (DDG) 4x125A 10kA 300mA Classe A
  • Scaricatore di sovratensione trifase Classe II Imax 20kA 4P
  • Contattore (DDI) 4P 140A 230V AC3
  • 2 Portafusibile 1P+N (Prot.Alim.SPI / Prot.IN/AUX Ups) + Fusibili 6A
  • Portafusibile 3P+N (Prot.Mis.SPI) + Fusibili 2A
  • Relè di interfaccia conforme alla Cei 0-21
  • Morsettiera ingresso / uscita cavi 50/70mmq
  • Box 96 moduli VTR IP66 classe II (560mmx660mmx260mm)
Richiedi documentazione tecnica

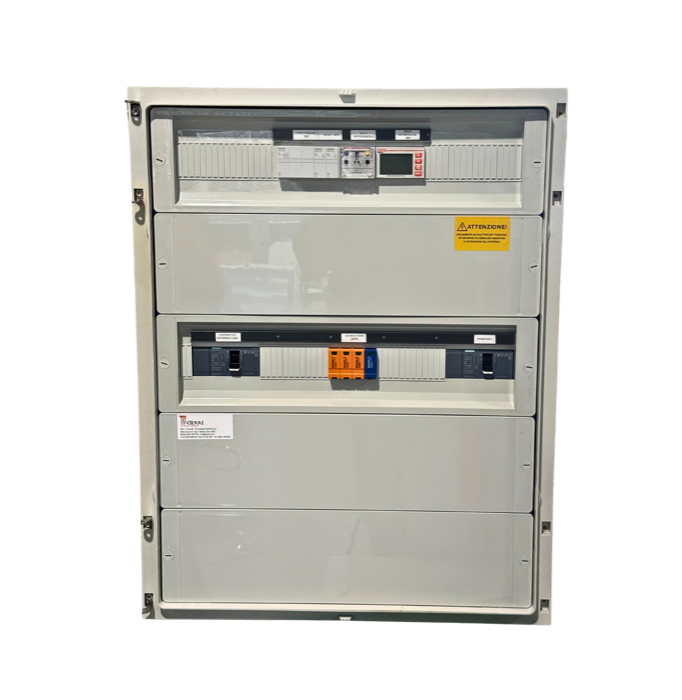

Cod. GM069

75 – 95 kW

  • Corrente 160A
  • Interruttore MT (DG) 4x160A 18kA
  • Bobina Lancio corrente con funzione di rincalzo (DDR)
  • Interruttore MTD (DDG) 4x160A 18kA 300mA Classe A
  • Scaricatore di sovratensione trifase Classe II Imax 20kA 4P
  • Contattore (DDI) 4P 190A 230V AC3
  • 2 Portafusibile 1P+N (Prot.Alim.SPI / Prot.IN/AUX Ups) + Fusibili 6A
  • Portafusibile 3P+N (Prot.Mis.SPI) + Fusibili 2A
  • Relè di interfaccia conforme alla Cei 0-21
  • Morsettiera ingresso / uscita cavi 70/95mmq
  • Box 140 moduli VTR IP66 classe II (630mmx810mmx300mm)
Richiedi documentazione tecnica

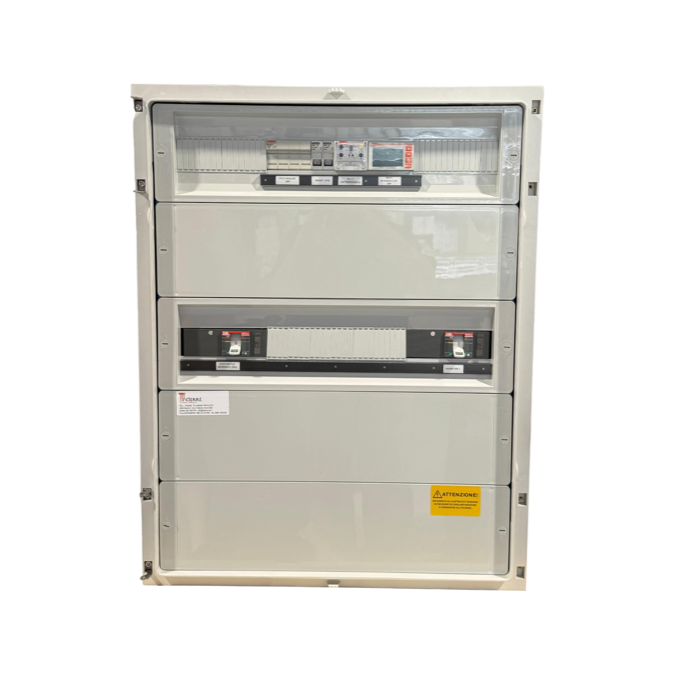

Cod. GM071 / GM071-M

100 – 145 kW Cei 0-21

  • Corrente 250A
  • Interruttore MT (DG) 4x250A 18kA
  • Bobina Lancio corrente con funzione di rincalzo (DDR)
  • Interruttore MTD (DDG) 4x250A 18kA 300mA Classe A
  • Scaricatore di sovratensione trifase Classe II Imax 20kA 4P
  • Contattore (DDI) 4P 250A 230V AC3
  • 2 Portafusibile 1P+N (Prot.Alim.SPI / Prot.IN/AUX Ups)
  • Portafusibile 3P+N (Prot.Mis.SPI)
  • Relè di interfaccia conforme alla Cei 0-21
  • Morsettiera ingresso / uscita cavi 120/150mmq
  • Box 216 moduli in lamiera IP66 classe II (630mmx810mmx300mm)
Richiedi documentazione tecnica

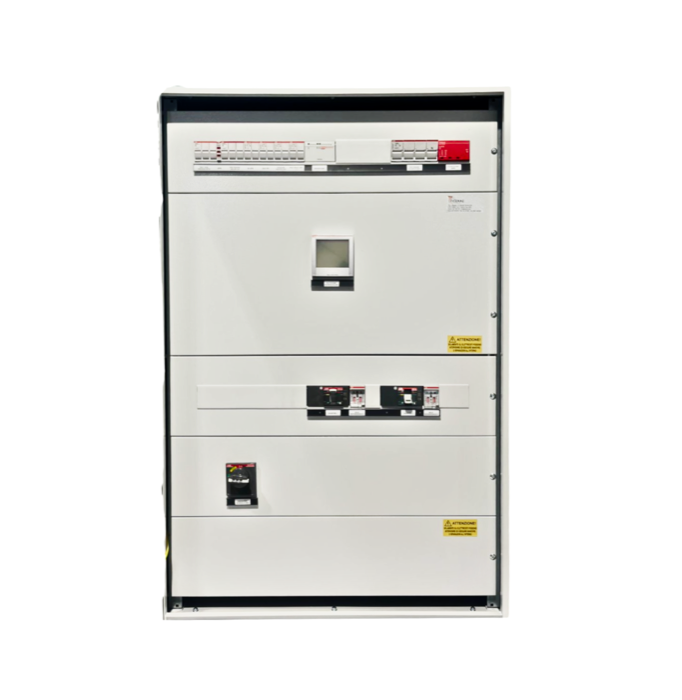

Cod. GM099-M

150 – 200 kW

  • Corrente 400A
  • Interruttore MT (DG) 4x400A 36kA
  • 2 Interruttore MTD (DDG) 4x200A 18kA 300mA Classe A
  • Scaricatore di sovratensione trifase Classe II Imax 20kA 4P
  • Contattore (DDI) 4P 370A 230V AC3
  • 3 Portafusibile 1P+N (Prot.Alim.SPI / Prot.IN/AUX Ups / Prot. 59N) + Fusibili 6A
  • Portafusibile 3P+N (Prot.Mis.SPI) + Fusibili 2A
  • Relè di interfaccia conforme alla Cei 0-16
  • Modem GSM per teledistacco
  • Morsettiera ingresso / uscita cavi 150/185mmq
  • Box 216 moduli in lamiera IP66 classe II (800mmx1200mmx300mm)
Richiedi documentazione tecnica

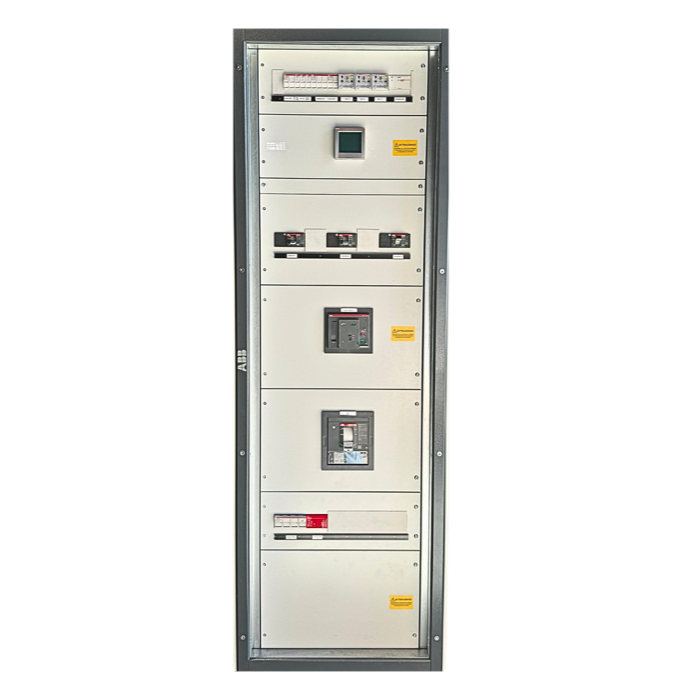

Cod. GM074-M

250 – 350kW

  • Corrente 630A
  • Interruttore MT (DG) 4x630A 50kA
  • 3 Interruttore MTD (DDG) 4x160A 18kA 300mA Classe A
  • Scaricatore di sovratensione trifase Classe II Imax 20kA 4P
  • Interruttore MT (DG) 4x630A 50kA Motorizzato
  • Bobina di minima tensione
  • 3 Portafusibile 1P+N (Prot.Alim.SPI / Prot.IN/AUX Ups / Prot. 59N) + Fusibili 6A
  • Portafusibile 3P+N (Prot.Mis.SPI) + Fusibili 2A
  • Relè di interfaccia conforme alla Cei 0-16
  • Modem GSM per teledistacco
  • Morsettiera ingresso / uscita cavi 185/300mmq
  • Colonna PowerCenter in lamiera IP65 (2000mmx600mmx500mm)
Richiedi documentazione tecnica
