Quadri di stringa

Sono disponibili in diverse configurazioni, per la gestione e il cablaggio di una singola stringa, di due stringhe collegate in parallelo oppure di due stringhe indipendenti. Su richiesta, è possibile realizzare versioni personalizzate con cablaggio su misura, adattato alla specifica architettura del sistema fotovoltaico.

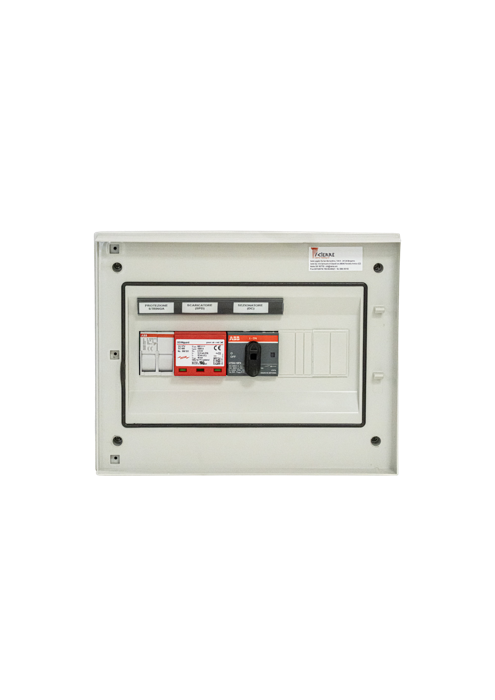

Cod. GM045 / GM046

1 stringa 600 Vdc

  • 1x ingresso DC – 1x uscita DC
  • Contenitore in materiale isolante 8 moduli DIN, 1 fila, IP66
  • 1x sezionatore sotto carico, 32 A a 600 Vdc (DC-PV1)
  • 1x scaricatore di sovratensione, 600 Vdc, In=18 kA, Tipo 2
  • 1x base portafusibili 1000 Vdc + 2x fusibile gPV 20 A

1 stringa 1000 Vdc

  • 1x ingresso DC – 1x uscita DC
  • 1x sezionatore sotto carico, 30 A a 1000 Vdc (DC-PV1)
  • 1x scaricatore di sovratensione, 1000 Vdc, In=18 kA, Tipo 2
  • 1x base portafusibili 1000 Vdc + 2x fusibile gPV 20 A
  • Contenitore in materiale isolante 8 moduli DIN, 1 fila, IP66
Richiedi documentazione tecnica

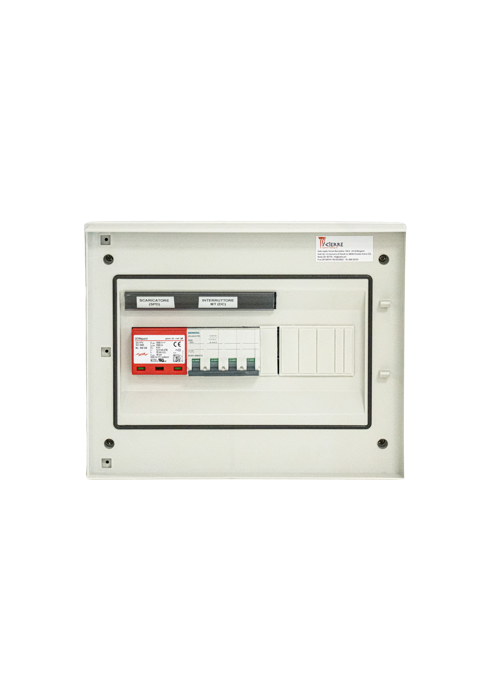

Cod. GM025

1 stringa 1000 Vdc

  • 1x ingresso DC – 1x uscita DC
  • 1x interruttore, 30 A a 1000 Vdc (DC-PV1)
  • 1x scaricatore di sovratensione, 1000 Vdc, In=18 kA, Tipo 2
  • Contenitore in materiale isolante 8 moduli DIN, 1 fila, IP66
Richiedi documentazione tecnica

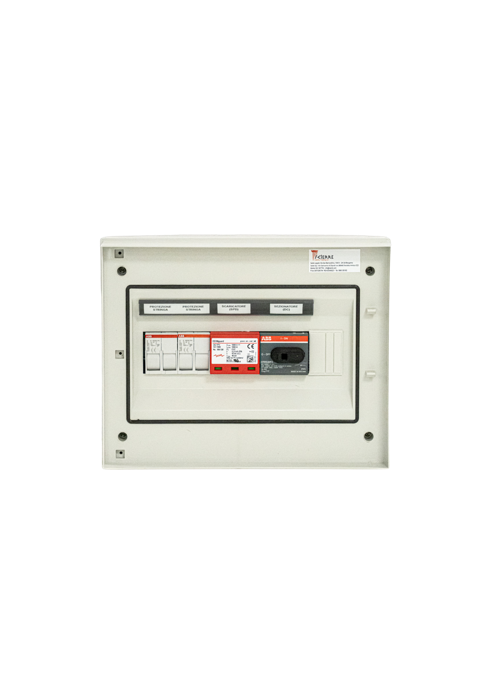

Cod. GM048

2 stringhe in parallelo 600 Vdc

  • 2x ingressi DC – 1x uscita DC
  • 1x sezionatore sotto carico, 32 A a 600 Vdc (DC-PV1)
  • 1x scaricatore di sovratensione, 600 Vdc, In=18 kA, Tipo 2
  • 2x base portafusibili 1000 Vdc + 4x fusibile gPV 20 A
  • Contenitore in materiale isolante 12 moduli DIN, 1 fila, IP66
Richiedi documentazione tecnica

Cod. GM047

2 stringhe in parallelo 1000 Vdc

  • 2x ingressi DC – 1x uscita DC
  • 1x sezionatore sotto carico, 30 A a 1000 Vdc (DC-PV1)
  • 1x scaricatore di sovratensione, 1000 Vdc, In=18 kA, Tipo 2
  • 2x base portafusibili 1000 Vdc + 4x fusibile gPV 20 A
  • Contenitore in materiale isolante 12 moduli DIN, 1 fila, IP66
Richiedi documentazione tecnica

Cod. GM050

2 stringhe indipendenti 600 Vdc

  • 2x ingressi DC – 2x uscite DC
  • 2x sezionatori sotto carico, 32 A a 600 Vdc (DC-PV1)
  • 2x scaricatori di sovratensione, 600 Vdc, In=18 kA, Tipo 2
  • 2x base portafusibili 1000 Vdc + 4x fusibile gPV 20 A
  • Contenitore in materiale isolante 24 moduli DIN, 1 fila, IP66
Richiedi documentazione tecnica

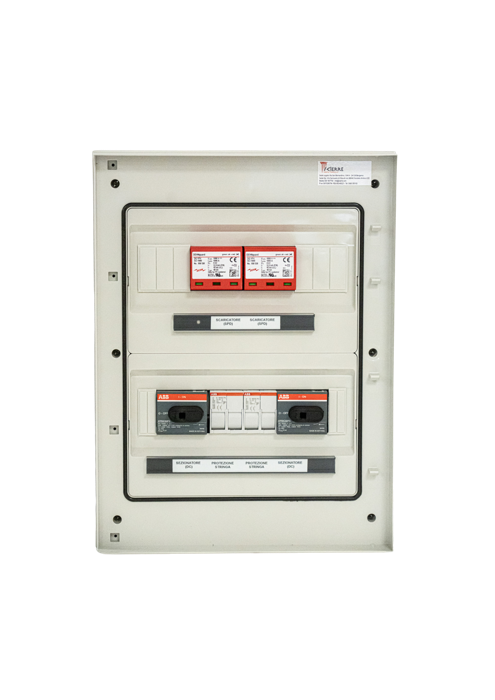

Cod. GM049

2 stringhe indipendenti 1000 Vdc

  • 2x ingressi DC – 2x uscite DC
  • 2x sezionatori sotto carico, 30 A a 1000 Vdc (DC-PV1)
  • 2x scaricatori di sovratensione, 1000 Vdc, In=18 kA, Tipo 2
  • 2x base portafusibili 1000 Vdc + 4x fusibile gPV 20 A
  • Contenitore in materiale isolante 24 moduli DIN, 1 fila, IP66
Richiedi documentazione tecnica

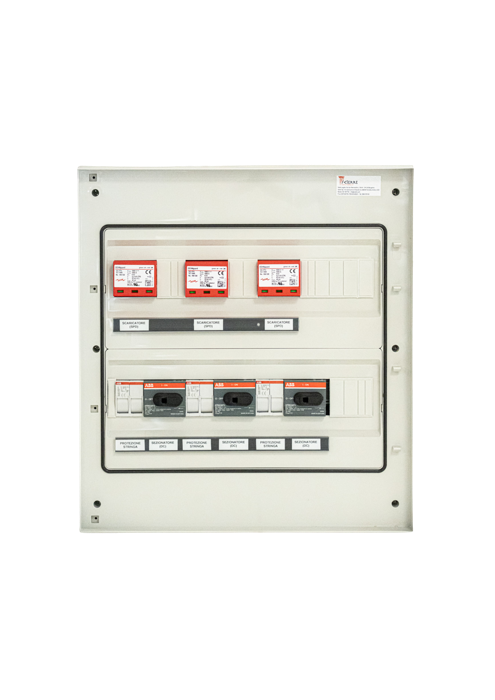

Cod. GM080

3 stringhe indipendenti 1000 Vdc

  • Linea interruttore
Richiedi documentazione tecnica

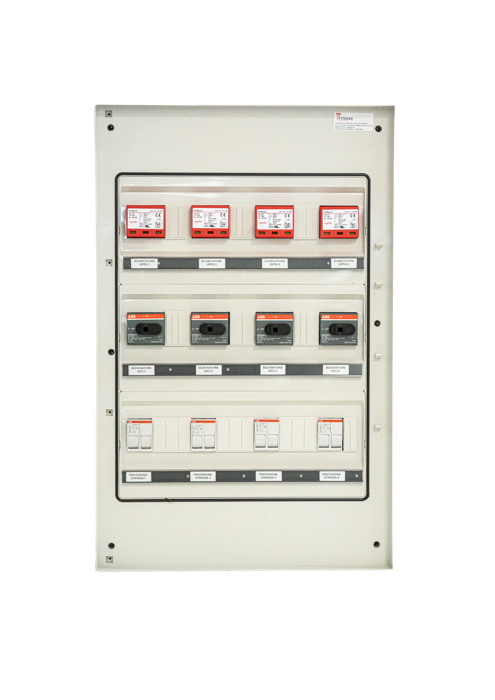

Cod. GM100

4 stringhe indipendenti 1000 Vdc

  • Linea interruttore
Richiedi documentazione tecnica

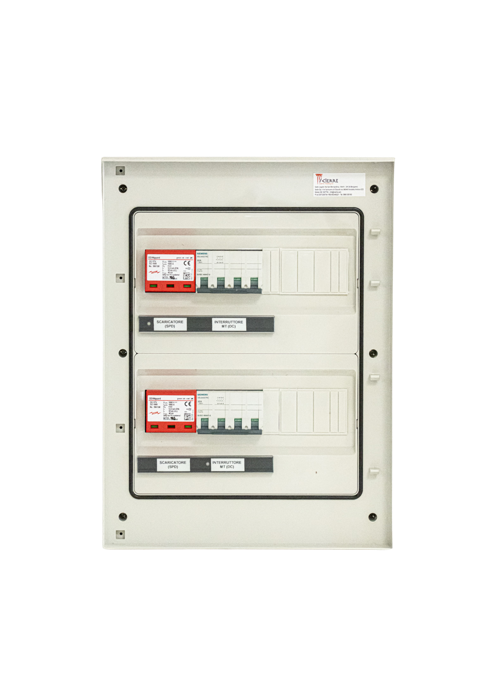

Cod. GM029

2 stringhe indipendenti 1000 Vdc

  • Linea interruttore
Richiedi documentazione tecnica

Cod. GM077

3 stringhe indipendenti 1000 Vdc

  • Linea interruttore
Richiedi documentazione tecnica
