Total Box AC/DC – Soluzione unica
I Total Box AC/DC sono quadri combinati che integrano in un’unica soluzione la protezione e il sezionamento del lato in corrente continua e del lato in corrente alternata di un impianto fotovoltaico. Consentono di gestire in modo sicuro sia le stringhe di moduli fotovoltaici sia il collegamento verso la rete, includendo dispositivi di sezionamento, protezioni magnetotermiche differenziali, scaricatori di sovratensione e fusibili gPV. Disponibili in configurazioni monofase e trifase, sono ideali per ridurre ingombri e semplificare l’installazione garantendo continuità e affidabilità del sistema.
Cod. GM011
Monofase, 1 stringa indipendente 1000 V
- Protezione lato AC con interruttore magnetotermico differenziale 16 A, curva C, 300 mA, Classe A
- Scaricatore di sovratensione 230 V AC, Tipo 2
- Protezione lato DC con sezionatore sotto carico 32 A a 600/1000 Vdc, scaricatore di sovratensione Tipo 2, base portafusibili 1000 Vdc + 2 fusibili gPV 20 A
- Box 24 moduli DIN, 2 file, IP66
Cod. GM012
Monofase, 1 stringa indipendente 600 V
- Connessione AC con 1x ingresso e 1x uscita
- Interruttore magnetotermico differenziale 16 A curva C, 300 mA, Classe A
- Scaricatore di sovratensione 230 V AC, Tipo 2
- Connessione DC con 1x ingresso e 1x uscita
- Sezionatore sotto carico 32 A a 600 Vdc (DC-PV1)
- Scaricatore di sovratensione 600 Vdc, 18 kA, Tipo 2
- Base portafusibili 1000 Vdc + 2x fusibili gPV 20 A
- Box 24 moduli DIN, 2 file, IP66
Cod. GM014
Monofase, 2 stringhe indipendenti 600 V
- Connessione AC con interruttore magnetotermico differenziale 25 A, curva C, 300 mA, Classe A
- Scaricatore di sovratensione 230 V AC, Tipo 2
- Connessione DC con 2 ingressi e 2 uscite, sezionatori sotto carico 32 A a 600 Vdc, scaricatori Tipo 2 e fusibili gPV
- Box 24 moduli DIN, 2 file, IP66
Cod. GM016
Trifase, 2 stringhe in parallelo 1000 V
- Protezioni lato AC con interruttore magnetotermico differenziale 25 A, curva C, 300 mA, Classe A e scaricatore di sovratensione 230 V AC, Tipo 2
- Lato DC con doppio sezionatore sotto carico 32 A, scaricatori Tipo 2 e fusibili gPV
- Box 24 moduli DIN, 2 file, IP66

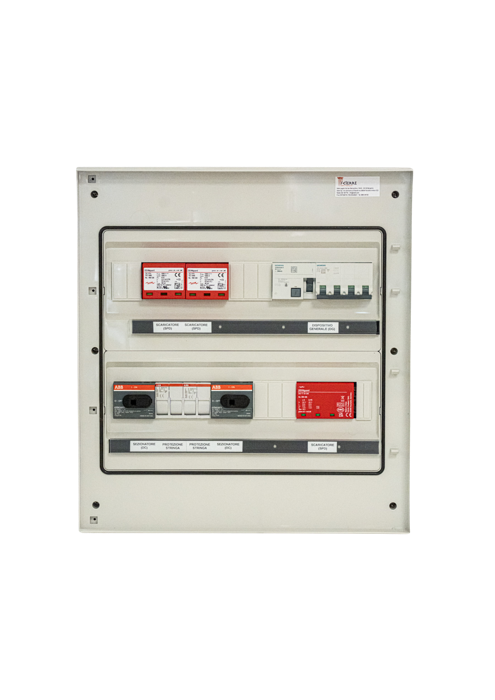

Cod. GM017
Trifase, 2 stringhe indipendenti 1000 V
- Connessione AC con 1x ingresso e 1x uscita
- Interruttore magnetotermico differenziale 25 A curva C, 300 mA, Classe A
- Scaricatore di sovratensione 230 V AC, Tipo 2
- Connessione DC con 2x ingressi e 2x uscite
- Due sezionatori sotto carico 32 A a 1000 Vdc (DC-PV1)
- Due scaricatori di sovratensione 1000 Vdc, 18 kA, Tipo 2
- Due basi portafusibili 1000 Vdc + 4x fusibili gPV 20 A
- Box 24 moduli DIN, 2 file, IP66
